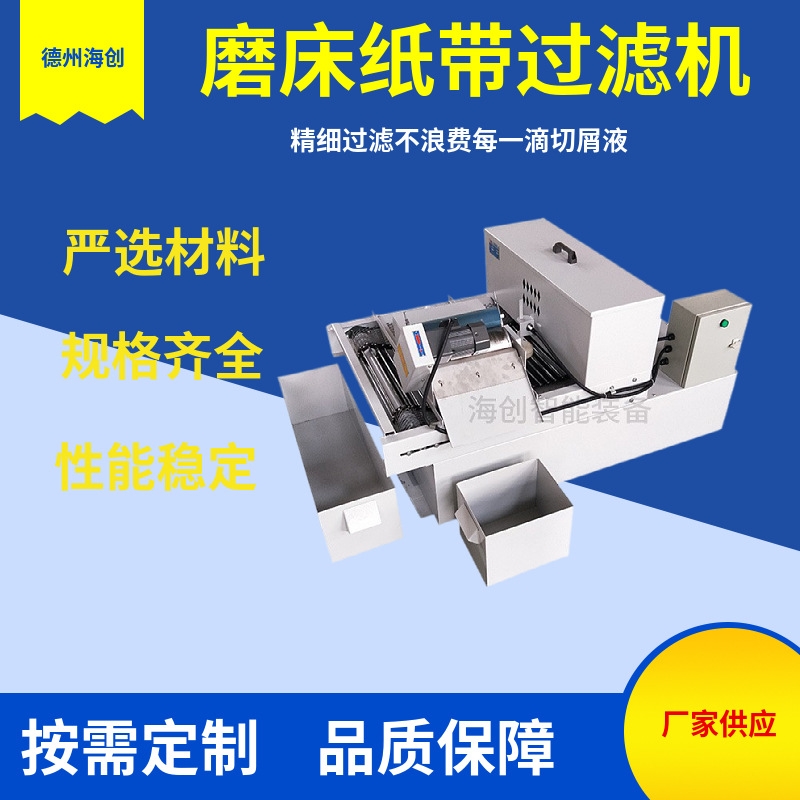

数控磨床切屑液板框磨床纸带过滤机

描述：数控磨床切屑液板框磨床纸带过滤机由过滤网、纸带、驱动装置、张紧装置和过滤液箱等组成。纸带平铺在过滤网上，通过驱动装置带动纸带移动，使切削液通过纸带进行过滤。过滤后的杂质被拦截在纸带上，随着纸带的移动被带到废料箱中。为了保证纸带的过滤效果，通常需要定期对纸带进行清洗和更换。纸带式过滤装置由液箱、集污箱、过滤无纺布/纸带、磁辊分离装置、减速机、传动机构、发讯机构、液泵等儿部分组成。

01/
产品型号：18
02/
厂商性质：生产厂家
03/
更新时间：2025-10-14
04/
访问量：459

联系我们

留言咨询

公司产品系列

Product range

咨询热线：

15688807303

相关文章

Articles

详细内容/ Product Details

品牌	其他品牌	产地	国产
类型	平网式纸带过滤机	过滤流量	50-1000L/min
过滤精度	5-1000um	过滤纸宽度	400-800mm
电机功率	0.2kW	外形尺寸	按需加工mm
销售区域	全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外	售后保修期	12个月

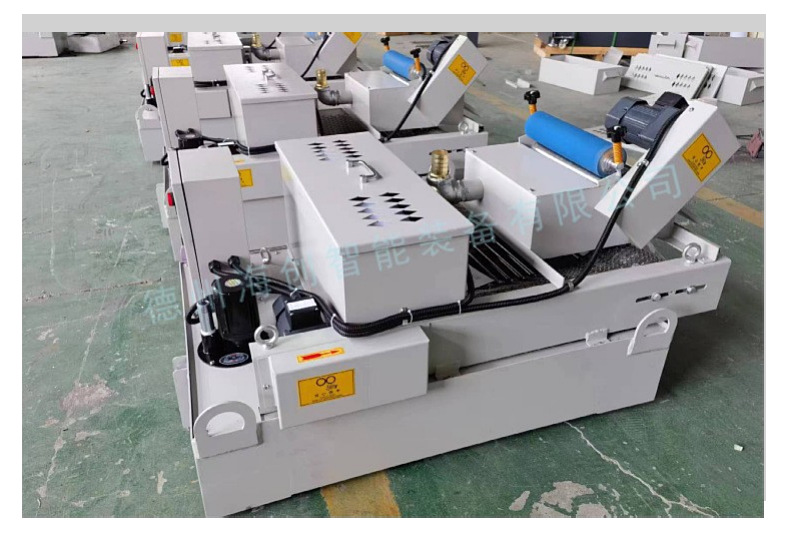

数控磨床切屑液板框磨床纸带过滤机由液箱、集污箱、过滤无纺面/纸带、磁辊分离装置、减速机、传动机构、发讯机构、液泵等几部分组成。

工作原理
磁辊分离：含有大量杂质的污液首先通过磁辊分离装置，将大量的导磁切屑分离出来。当被过滤液体中导磁类杂质较多时，可选配实行二级过滤以改善过滤装置效果。
纸带过滤：污液流入纸带，传动机构上的链条、网链及铺在其上的纸带均成弧面状，污液通过纸带时，细微的切屑及杂质被吸附到纸带的上表面，切屑及杂质逐渐堆积至纸带堵塞。
自动排渣：此时污液液面上升，浮子浮起，发讯机构发讯，减速机带动链条和网链运动，将污物及脏纸带排入集污箱，从而实现纸带的自动更换。纸带更新后，污液液面随之下降，减速机停止工作，机器进入下一工作循环。

产品特点
故障少，运行安全，使用寿命长：结构设计合理，部件质量可靠，日常运行中出现故障的概率较低，能够稳定地为生产提供过滤服务，且设备的使用寿命较长，可降低企业的设备维护和更换成本。
拆装方便，维修容易，操作简单：设备的各个部件之间连接方式简单，便于拆卸和组装。在进行维修时，能够快速地定位故障部位并进行修复，同时，操作界面和操作流程设计人性化，易于操作人员掌握和使用。
过滤均匀，开停方便，适宜机械加工切屑均匀排出的要求：能够均匀地对液体中的杂质进行过滤，不会出现局部过滤或过度过滤的情况，保证了过滤后的液体质量稳定。并且设备的启动和停止操作简便，可根据生产需求灵活调整运行状态。
系列化、通用化、标准化程度高，能适应不同用户的要求：产品有多种规格和型号可供选择，能够满足不同规模、不同工艺要求的用户需求。同时，设备的零部件具有较高的通用性，便于采购和备件管理。

产品用途
数控磨床切屑液板框磨床纸带过滤机主要用于机械加工中冷却润滑液的过滤净化，可配用于高精度磨床、精密磨床、普通精度磨床、深孔钻、组合机床、加工中心等。不但能清除铁质、非铁质微粒，还可以清除铝铜、不锈钢等杂质微粒，能将过滤下来的杂质定期自动排入污液箱中，保持滤纸耗量少，全过程连续自动，是各种机床配套的理想辅助设备。
